單排四點接觸球式回轉支承（HS）

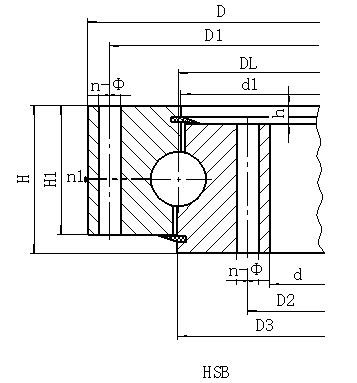

單排四點接觸球式回轉支承(HS系列)——無齒式
結構特點、性能、適用范圍
單排四點接觸球式回轉支承由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩?；剞D式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。
序號
無齒式
外型尺寸
安裝尺寸
結構尺寸
參考
D
d
H
D1
D2
n
mm
n1
D3
d1
H1
h
1
HSB.25.625
725
525
80
685
565
18
18
3
626
624
68
12
100
2
HSB.25.720
820
620
80
780
660
18
18
3
721
719
68
12
120
3
HSB.30.820
940
705
95
893
749
24
20
4
821
818
83
12
210
4
HSB.30.880
1000
760
95
956
800
24
20
4
881
878
83
12
230
5
HSB.30.1020
1170
875
95
1120
930
24
22
4
1021
1018
80
15
300
6
HSB.30.1220
1365
1075
120
1310
1130
36
24
6
1221
1218
105
15
450
7
HSB.35.1250
1400
1090
120
1350
1150
36
26
6
1251
1248
105
15
520
8
HSB.35.1435
1595
1278
120
1535
1335
36
26
6
1436
1433
105
15
610
9
HSB.35.1540
1720
1360
140
1660
1420
42
26
6
1541
1538
122
18
732
10
HSB.35.1700
1875
1525
140
1815
1585
42
29
6
1701
1698
122
18
844
11
HSB.40.1880
2100
1665
160
2030
1740
48
32
6
1881
1878
140
20
1400
12
HSB.40.2115
2325
1900
160
2245
1980
48
32
6
2116
2113
140
20
1600
13
HSB.40.2370
2600
2146
180
2520
2220
48
32
6
2371
2368
158
22
2100
14
HSB.40.2600
2835
2365
180
2750
2450
54
36
6
2601
2598
158
22
2400
15
HSB.50.2820
3085
2555
200
3000
2640
54
36
6
2822
2818
178
22
3400
16
HSB.50.3120
3400
2840
200
3310
2930
54
36
6
3122
3118
178
22
4000
17
HSB.50.3580
3920
3240
240
3820
3340
60
40
6
3582
3578
218
22
6700
18
HSB.50.4030
4370
3690
240
4270
3790
66
40
6
4032
4028
218
22
7700
19
HSB.50.4540
4860
4210
240
4760
4310
72
40
6
4542
4538
218
22
8760
DL
mm
重量
kg
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
注：
1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-TB7940.2.
2、安裝孔n-Φ可改用螺孔；齒寬b可改為H-h。
滾動軸承理論上能承受的恒定徑向載荷（恒定軸向載荷），在該載荷的作用下基本額定的壽命為100W轉，軸承的基本額定動載荷體現軸承的耐滾動疲勞的能力。
在當下對轉盤軸承的設計選擇取決于載荷、剛度、轉速、尺寸和旋轉靈活性等諸要求，而考慮到實際應用的各方面因素，用戶與轉盤軸承制造廠家共同對設計目標和轉盤軸承適用性進行探討，有助于在成本更低和保證無故障工作的前提下，使系統的性能達到至優化。
一般用于承受徑向、軸向和力矩載荷的吊桿柱軸承，其安裝配置采用兩套球或滾子回轉支承沿軸間隔設置這種配置形式是通過將兩套轉盤軸承在軸上較遠距離設置來獲得更高的力矩載荷能力。
